Menşe yeri: | Çin |
---|---|
Marka adı: | prostepper |
Sertifika: | CE/ISO/ROHS |
Model numarası: | PST57H251-4P10 |
Min sipariş miktarı: | 10 parça |
Fiyat: | USD8.8-USD13.8/pcs |
Ambalaj bilgileri: | 38,5 * 24 * 23 cm |
Teslim süresi: | 5-8 iş günü |
Ödeme koşulları: | T / T, Western Union, L / C, MoneyGram |
Yetenek temini: | Aylık 250000pcs |
ad: | Nema23 hibrit step motor | Tutma Torku: | 1 Nm |
---|---|---|---|
ağırlık: | 0.64kg | uzunluk: | 51.5mm |
Bağ: | P Konektörü (Anma akımı 3Amp'den az) | Uygulama: | Otomotiv makinesi |
Vurgulamak: | Robot NEMA Step Motor,ROHS NEMA Step Motor,57mm nema 23 step motor |

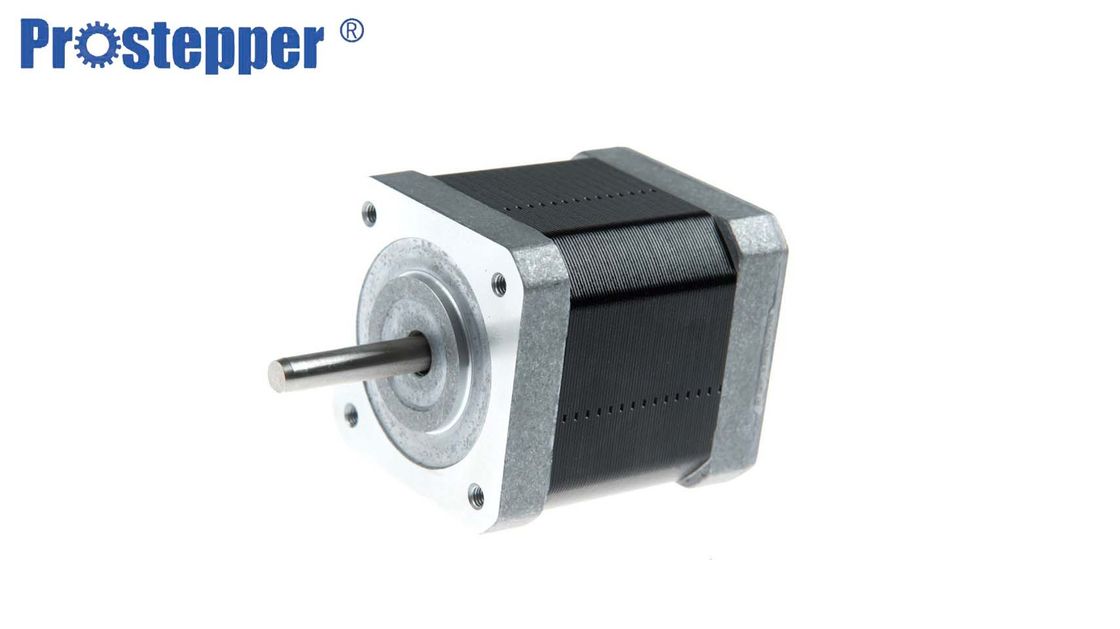

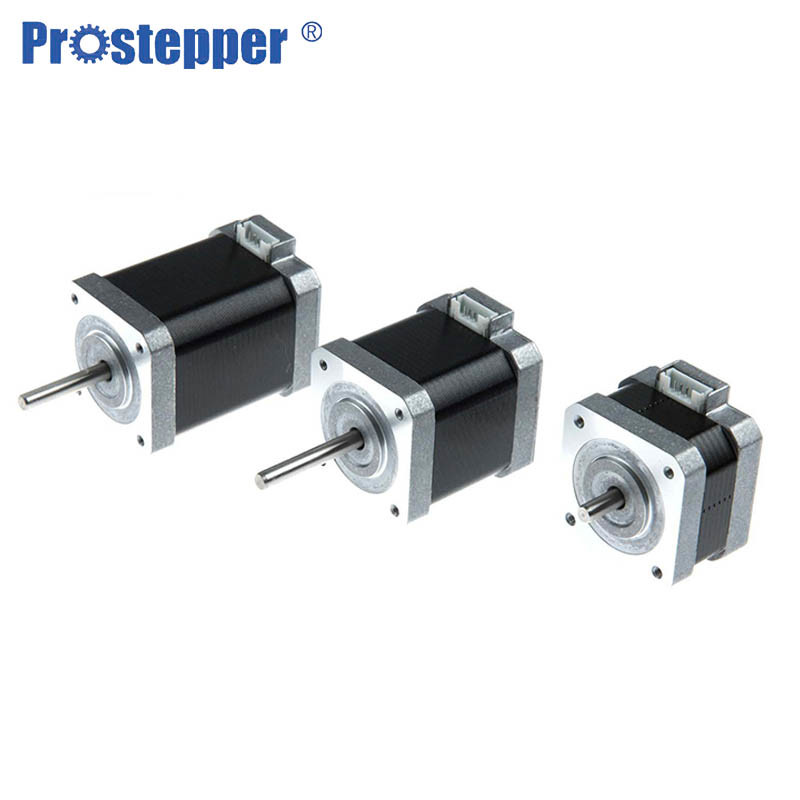

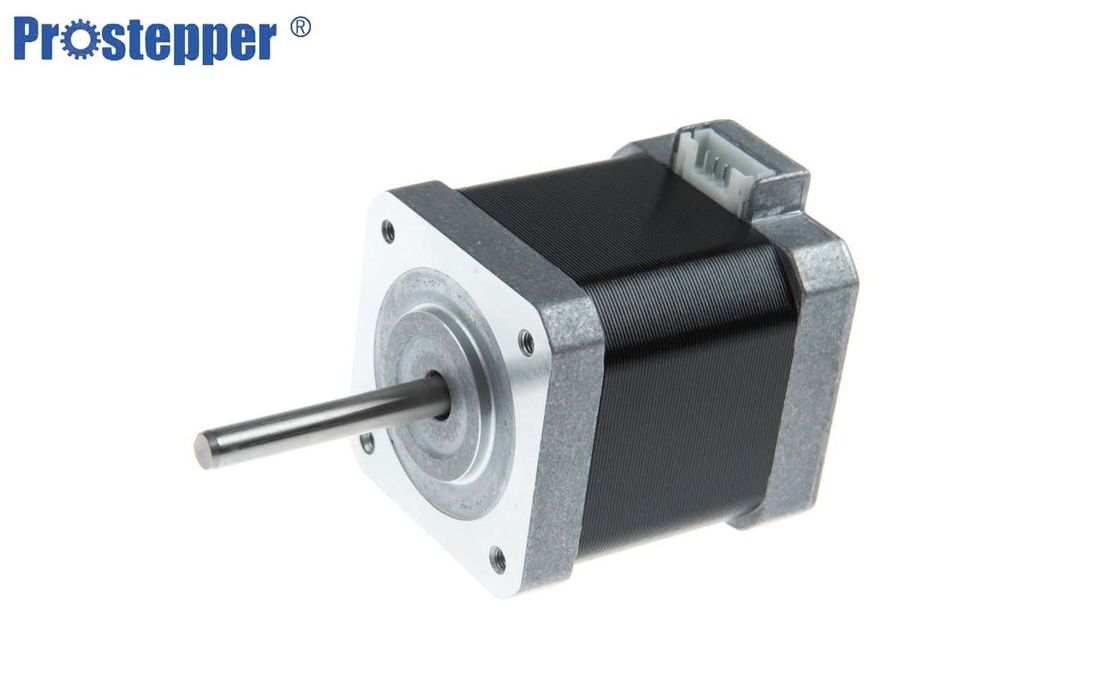

2 fazlı Nema23 step motor Bi-polar siyah 57mm PST57H251-4P10 CNC makinesi için hibrit step motor
Step motorlar, imalat sanayi dünyasında önemli bir rol oynamaktadır.Kullanımları büyük ölçüde beklentilere ve uygulamalara bağlıdır.Yüksek hassasiyet, mekanik ve elektrik sağlamlığı, kullanıcı dostu olma, güç kaynağı olmadan da rotor konumunun kontrol ve bakımını hedefliyorsak, bu motor tipolojisi idealdir.
Bu makalede, piyasadaki mevcut step motorların ana tipolojilerini, temel yapısal yönleri ve statik ve dinamik koşullarda çalışma özelliklerini ele alıyoruz.
2 fazlı 57 mm hibrit step motor için motor özellikleri
Mod Hayır | PST57H242-4P10 |
PST57H242-4P20
|
PST57H242-4P30 |
Tutma Torku | 0.6Nm | ||
İlgili Akım | 1A/Faz | 2A/Faz | 3A/Faz |
Direnç | 4.2 Ω/Faz | 1.2Ω / Faz | 0,51Ω/Faz |
İndüktans | 8.9MH/Faz | 2.1MH/Faz | 1MH/Faz |
Eylemsizlik | 140g.cm2 | ||
Ağırlık | 0.46kg | ||
Uzunluk | 42,5 mm | ||
Bağlantı | P |
Mod Hayır | PST57H245-4P10 |
PST57H245-4P20
|
PST57H245-4P30 |
Tutma Torku | 0.8Nm | ||
İlgili Akım | 1A/Faz | 2A/Faz | 3A/Faz |
Direnç | 4.7 Ω/Faz | 1.25Ω /Faz | 0,57Ω/Faz |
İndüktans | 10.8MH/Faz | 2,7 MH/Faz | 1.2MH/Faz |
Eylemsizlik | 180g.cm2 | ||
Ağırlık | 0,52 kg | ||
Uzunluk | 45,5 mm | ||
Bağlantı | P |
Mod Hayır | PST57H251-4P10 |
PST57H251-4P20
|
PST57H251-4P30 |
Tutma Torku | 0.8Nm | ||
İlgili Akım | 1A/Faz | 2A/Faz | 3A/Faz |
Direnç | 4.7 Ω/Faz | 1.25Ω /Faz | 0,57Ω/Faz |
İndüktans | 10.8MH/Faz | 2,7 MH/Faz | 1.2MH/Faz |
Eylemsizlik | 180g.cm2 | ||
Ağırlık | 0,52 kg | ||
Uzunluk | 45,5 mm | ||
Bağlantı | P |
Mod Hayır | PST57H255-4P20 |
PST57H255-4P30
|
PST57H255-4L40 |
Tutma Torku | 1.2Nm | ||
İlgili Akım | 2A/Faz | 3A/Faz | 4A/Faz |
Direnç | 1,6 Ω/Faz | 0.7Ω /Faz | 0.45Ω/Faz |
İndüktans | 5.2MH/Faz | 2.4MH/Faz | 1.4MH/Faz |
Eylemsizlik | 280g.cm2 | ||
Ağırlık | 0,72 kg | ||
Uzunluk | 55,5 mm | ||
Bağlantı | P |
Mod Hayır | PST57H265-4P20 |
PST57H265-4P30
|
PST57H265-4L40 |
Tutma Torku | 1.7Nm | ||
İlgili Akım | 2A/Faz | 3A/Faz | 4A/Faz |
Direnç | 2 Ω/Faz | 0.9Ω /Faz | 0,5Ω/Faz |
İndüktans | 6MH/Faz | 2,7 MH/Faz | 1.6MH/Faz |
Eylemsizlik | 280g.cm2 | ||
Ağırlık | 0,72 kg | ||
Uzunluk | 55,5 mm | ||
Bağlantı | P |
Mod Hayır | PST57H276-4P30 |
PST57H276-4L40
|
PST57H276-4L50 | |
Tutma Torku | 2Nm | |||
İlgili Akım | 3A/Faz | 4A/Faz | 5A/Faz | |
Direnç | 1.1Ω/Faz | 0.65Ω /Faz | 0.37Ω/Faz | |
İndüktans | 4.2MH/Faz | 2.35MH/Faz | 1.8MH/Faz | |
Eylemsizlik | 480g.cm2 | |||
Ağırlık | 1.1kg | |||
Uzunluk | 76,5 mm | |||
Bağlantı | P | L |
Mod Hayır | PST57H280-4P30 |
PST57H280-4L40
|
PST57H280-4L50 | |
Tutma Torku | 2.2Nm | |||
İlgili Akım | 3A/Faz | 4A/Faz | 5A/Faz | |
Direnç | 1.2Ω/Faz | 0.65Ω /Faz | 0.36Ω/Faz | |
İndüktans | 4.5MH/Faz | 2.5MH/Faz | 1.76MH/Faz | |
Eylemsizlik | 520g.cm2 | |||
Ağırlık | 1.2kg | |||
Uzunluk | 80,5 mm | |||
Bağlantı | P | L |
Mod Hayır | PST57H2100-4L40 |
PST57H2100-4L50
|
Tutma Torku | 3N.m. | |
İlgili Akım | Bir süreç | 5A/Faz |
Direnç | 0.88Ω/Faz | 0,5Ω /Faz |
İndüktans | 3.2MH/Faz | 2.MH/Faz |
Eylemsizlik | 720 | |
Ağırlık | 1.5 | |
Uzunluk | 101 | |
Bağlantı | L |
Bu çıkış çizgisi çift şaftlı bir motoru gösterir.Tek şaftlı motorda mavi parça şaftı ve * işaretli delik boyutları yoktur.
modeli | L |
PST57H242 | 42,5 mm |
PST57H245 | 45,5 mm |
PST57H251 | 51,5 mm |
PST57H255 | 55,5 mm |
PST57H265 | 64,5 mm |
PST57H276 | 76,5 mm |
PST57H280 | 80,5 mm |
PST57H2100 | 101 mm |
Hız/Tork Özellikleri (Referans Değer)
Motor ve karakteristik özelliklerimiz:
NEMA 8, 10, 11, 14, 16, 17, 23, 24, 34,
2 Faz, Adım Açısı 1.8° 0.9°
3 Faz, Adım Açısı 1.2°
5 Faz, Adım Açısı 0.36° 0.72°
Yüksek Güvenilirlik, Yüksek Doğruluk, Yüksek Tork
Pürüzsüz Hareket, Düşük Gürültü ve Titreşim ve Isıtma
Changzhou Prostepper Co. Ltd, 20 yıllık deneyime sahip çeşitli step motorların üreticisi ve ihracatçısıdır, bu nedenle Prostepper markasını seçerseniz her zaman en iyi seçimdir. Her yerde kullanılabilecek en yumuşak, en doğru ve en yenilikçi step motorları yaratmaya kararlıyız. .Bugün, çok çeşitli standart ve özel step motorlarımız var, Fırçasız motor.
57mm serisi step motor firmamızın en çok satan ürünleridir, büyük çıktımız var, çok düşük maliyetler ve her zaman stoklarımızda var, motorların performansı sabit ve birçok alanda yaygın olarak kullanılıyor, PROSTEPPER MARKA hassas hibrit step motorlar, uygun sürücülere uygun, konfeksiyon makineleri, CNC, tekstil makineleri, paketleme makineleri, tıbbi ekipman, kablo demeti işleme ve diğer sektörlerde yaygın olarak kullanılmaktadır. Çoğu müşteri bu hibrit step motor modelini seçmeyi sever.Prostepper, Amerika Birleşik Devletleri de dahil olmak üzere 10'dan fazla ülkeye ihraç edilen ürünleri ile dünya çapında geniş bir müşteri grubuna sahiptir;Almanya, İsviçre;İtalya Kore ve Japonya, vb.
Genellikle ambalaj boyutu: 38.5Cmx24cmx23cm iç ambalaj: EPE köpük, dış ambalaj PE filmli kartondur.
Özel paketleme gereksinimleriniz varsa, lütfen bizi bilgilendirin, pakete işaretleri eklemenize yardımcı olabiliriz.
Ayrıca iş makineleri uygulamaları, bilgisayar çevre birimleri uygulamaları da var.
Step motorlar farklı çalışır DC fırça motorları, terminallerine voltaj uygulandığında dönen.Öte yandan, step motorlar, merkezi bir dişli şeklindeki demir parçasının etrafında düzenlenmiş çok sayıda dişli elektromıknatısa etkili bir şekilde sahiptir.Elektromıknatıslara, örneğin bir mikro denetleyici gibi harici bir kontrol devresi tarafından enerji verilir.
