Menşe yeri: | Jiangsu, Çin |
---|---|
Marka adı: | Prostepper |
Sertifika: | CE.ISO.ROHS.SGS |
Model numarası: | PST57H280-4P30 |
Min sipariş miktarı: | 10 parça |
Fiyat: | USD8.5-12.6PCS |
Ambalaj bilgileri: | 38,5 * 24 * 23 |
Teslim süresi: | 7-25 iş günü |
Ödeme koşulları: | T / T, Western Union, L / C |
Yetenek temini: | Ayda 250000 adet |
Marka: | Prostepper | tip: | Hibrit step motor |
---|---|---|---|
şimdiki: | 3 A | renk: | Siyah & Gümüş |
Adım Açısı: | 1.8degree | Depolama sıcaklığı aralığı: | -20 ° C ~ + 50 ° C |
Uzunluk: | 80,5 mm | ağırlık: | 1.2kg |
Vurgulamak: | 2.2N.M Tutma Torku Step Motoru,1.8 Derece Tutma Torku Step Motoru,57mm bi polar step motor |

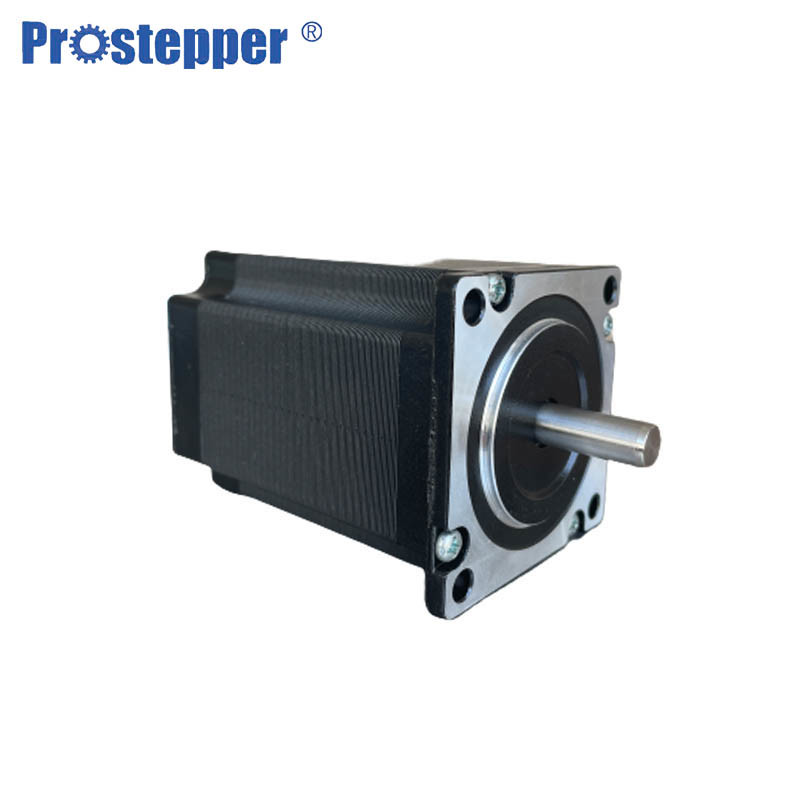

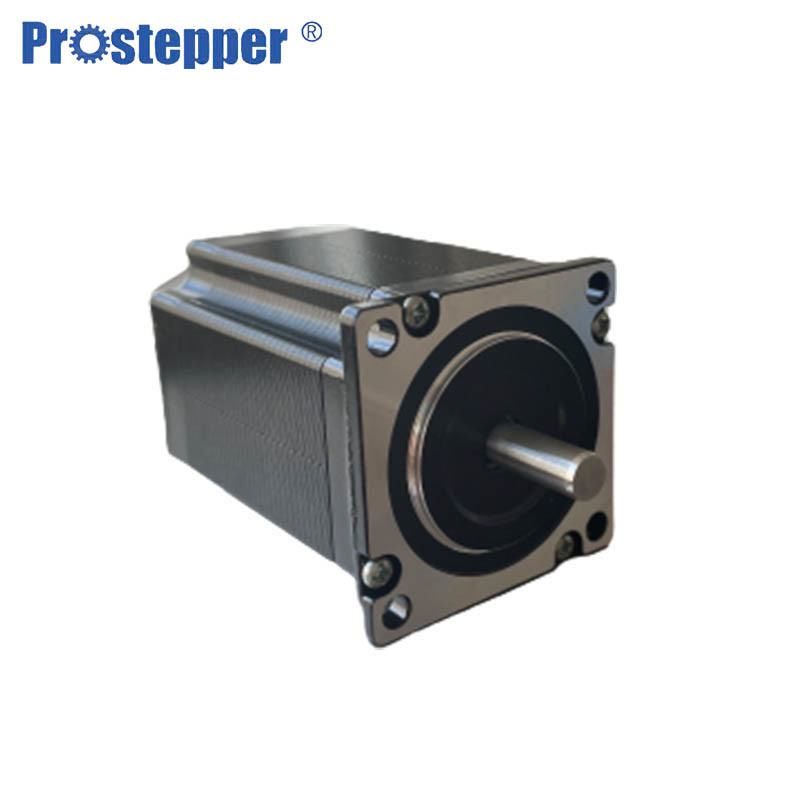

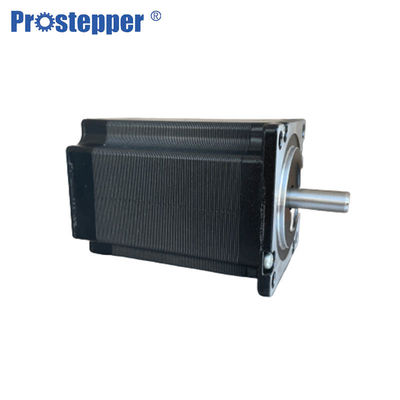

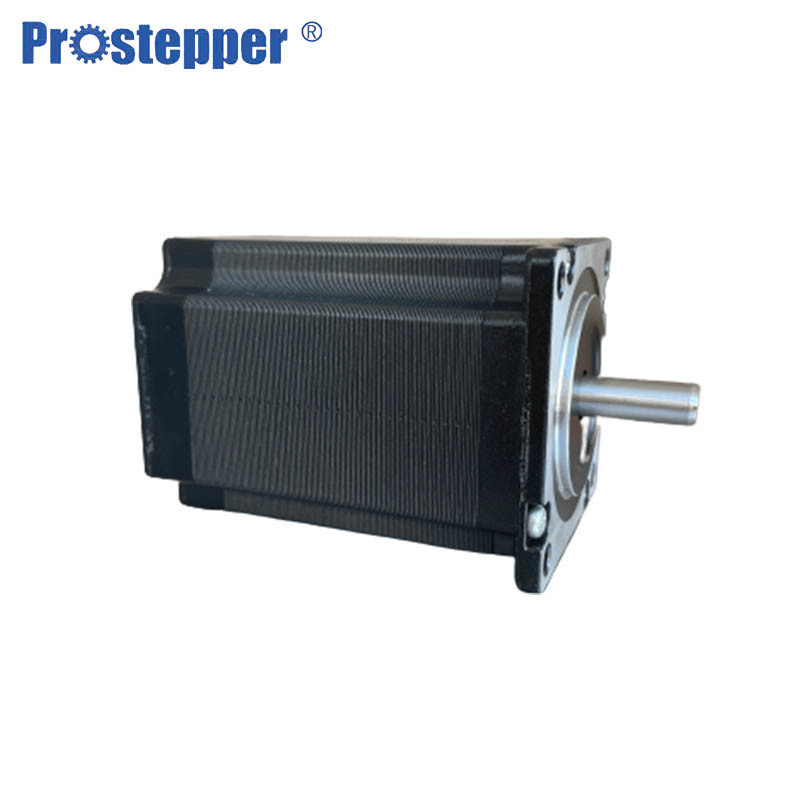

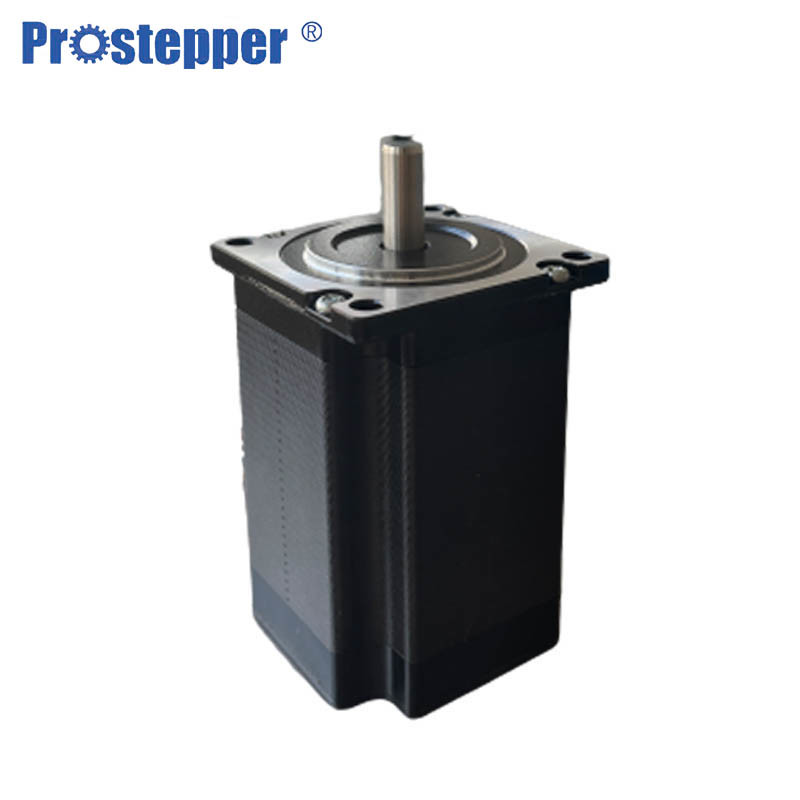

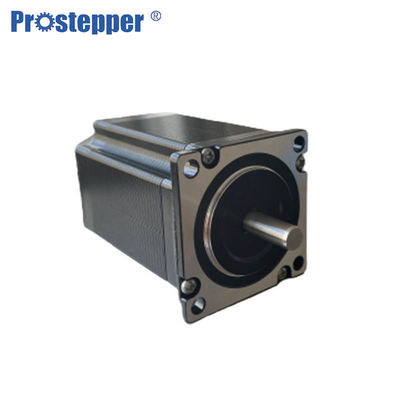

Tutma Torku Step Motor 2N.M Nema 23 Hibrit Step Motor 57mm 1.8 Derece
Step motor özellikleri
NEMA23 hibrit step motorun açıklaması
1. İleri/Geri Döndürme, Duraklatma ve Tutma
Kademeli motorun ileri/geri dönüşü, kontrollü elektrik darbelerinin giriş sırası ile kontrol edilebilir.
Kademeli motor kilidi durumunda (motor sargısına enerji verilir, harici elektrik darbe komutu yoktur), kademeli motor hala belirli bir tork çıkışını koruyabilir.
2. Parçaların kalitesini artırmak için parça üretimini kesinlikle kontrol edin.
3. Doğru Hız Kontrolü
Step motorun dönme hızı, elektrik darbesinin frekansını kontrol ederek hassas bir şekilde kontrol edilebilir.
5. Doğru pozisyon Kontrolü
Step motorun açısal yer değiştirmesi, elektrik darbelerinin sayısı ile hassas bir şekilde kontrol edilebilir. Açı doğruluğu, herhangi bir geri besleme cihazı olmadan ±0.09° içinde kontrol edilebilir.
Mod Hayır | PST57H265-4P20 |
PST57H265-4P30
|
PST57H265-4L40 |
Tutma Torku | 1.7Nm | ||
İlgili Akım | 2A/Faz | 3A/Faz | 4A/Faz |
Direnç | 2 Ω/Faz | 0.9Ω /Faz | 0,5Ω/Faz |
İndüktans | 6MH/Faz | 2,7 MH/Faz | 1.6MH/Faz |
Eylemsizlik | 280g.cm2 | ||
Ağırlık | 0,72 kg | ||
Uzunluk | 55,5 mm | ||
Bağlantı | P |
Mod Hayır | PST57H276-4P30 |
PST57H276-4L40
|
PST57H276-4L50 | |
Tutma Torku | 2Nm | |||
İlgili Akım | 3A/Faz | 4A/Faz | 5A/Faz | |
Direnç | 1.1Ω/Faz | 0.65Ω /Faz | 0.37Ω/Faz | |
İndüktans | 4.2MH/Faz | 2.35MH/Faz | 1.8MH/Faz | |
Eylemsizlik | 480g.cm2 | |||
Ağırlık | 1.1kg | |||
Uzunluk | 76,5 mm | |||
Bağlantı | P | L |
Mod Hayır | PST60H280-4P30 | PST60H280-4L40 | PST60H280-4L50 |
Tutma Torku | 2.2Nm | 2.2Nm | 2.2Nm |
İlgili Akım | 3A/Faz | 4A/Faz | 5A/Faz |
Direnç | 1.2Ω/Faz | 0.65Ω /Faz | 0.36Ω/Faz |
İndüktans | 4.5MH/Faz | 2.5MH/Faz | 1.76MH/Faz |
Eylemsizlik | 520g.cm2 | 520g.cm2 | 520 gr.cm2 |
Ağırlık | 1.2kg | 1.2kg | 1.2kg |
Uzunluk | 80,5 mm | 80.5m | 80,5 mm |
Bağlantı | P | L | L |
Hibrit step motorun özellikleri
Step motorun çalışma prensibi
Motor şaftını döndürmek için önce bir elektromıknatısa güç verilir, bu da dişlinin dişlerinin elektromıknatısın dişlerine manyetik olarak çekilmesini sağlar.Dişlinin dişleri böylece ilk elektromıknatısa hizalandığında, bir sonraki elektromıknatısa göre biraz kaymış olurlar.Böylece bir sonraki elektromıknatıs AÇIK ve ilki KAPALI konuma getirildiğinde, dişli bir sonrakiyle hizalanmak için hafifçe döner ve oradan işlem tekrarlanır.Bu hafif dönüşlerin her birine, tam bir dönüş yapan tam sayıda adımla adım denir.Bu sayede motor hassas bir şekilde döndürülebilir.Step motor sürekli dönmez, kademeli olarak döner.Stator üzerinde birbirine 90o açı yapan 4 adet bobin bulunmaktadır.Step motor bağlantıları, bobinlerin birbirine bağlanma şekli ile belirlenir.Bir step motorda bobinler bağlı değildir.Motor, şaft dönüş yönünü belirleyen, döngüsel bir sırayla enerji verilen bobinlerle 90o dönüş adımına sahiptir.Bu motorun çalışması, anahtar çalıştırılarak gösterilir.Bobinler 1 sn aralıklarla seri olarak etkinleştirilir.Bir sonraki bobin her etkinleştirildiğinde şaft 90o döner.Düşük hızlı torku akımla doğrudan değişecektir.
Step motorların kullanımları çeşitlidir, ancak en yaygın olanlarından bazıları şunlardır:
